Principio de funcionamiento

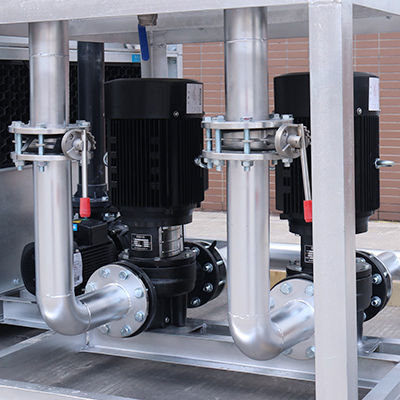

El fluido de trabajo (agua pura u otro líquido) circula dentro del serpentín de la torre de enfriamiento cerrada y se enfría indirectamente con el agua radiante. El calor del fluido de trabajo se dispersa en el agua que fluye a través del serpentín. Al mismo tiempo, el aire fuera de la unidad ingresa desde la entrada de aire en la parte inferior, cruza la dirección del flujo del agua y fluye en la dirección opuesta a través del serpentín. Una pequeña parte del agua se evapora y absorbe el calor. El aire caliente y húmedo se descarga a la atmósfera mediante el ventilador situado en la parte superior de la torre de refrigeración. El agua restante cae en la bandeja de agua inferior, la bomba de agua la recircula al sistema de distribución de agua, pasa a través del llenador de preenfriamiento y se vierte nuevamente en el serpentín.

|

CARACTERÍSTICA:

1. El medio de enfriamiento tiene un ciclo cerrado y no entran impurezas, lo que garantiza la pureza del medio;

2. La torre de enfriamiento utiliza placas de magnesio, aluminio y zinc como acero base del cuerpo de la torre, y hay refrigeradores de serpentín con una variedad de materiales para elegir;

3. El agua rociada moja completamente la pared exterior del condensador, evitando la formación de incrustaciones en los puntos secos y maximizando la eficiencia del sistema;

4. Ventilador especial de tres pruebas para ambientes exteriores, el motor adopta un grado de protección de IP55, un grado de aislamiento de F y un ventilador de flujo axial con aspas de aleación de aluminio;

5. Tamaño pequeño, se puede mover y colocar según sea necesario y tiene bajos costos de mantenimiento.

|

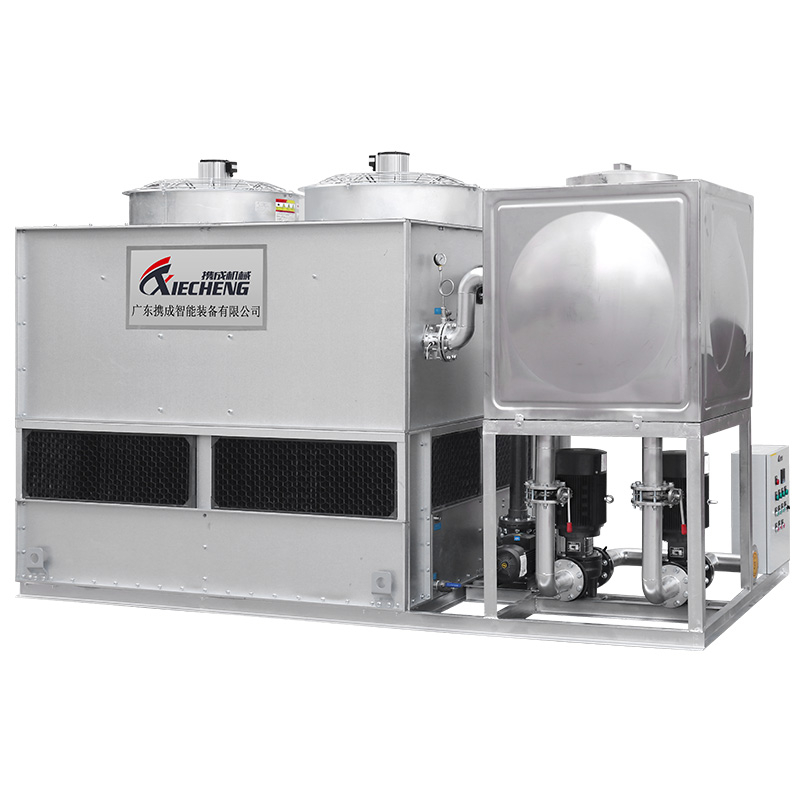

Detalles del producto

El medio refrigerante tiene un ciclo cerrado y no entran impurezas, asegurando la pureza del medio;

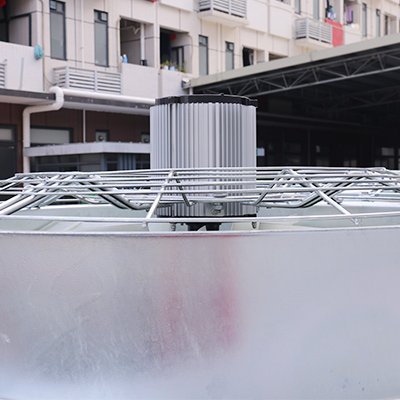

Ventilador especial de tres pruebas para ambientes exteriores, el motor adopta  un grado de protección IP55, un grado de aislamiento F y ventilador de flujo axial con aspas de aleación de aluminio;

|

Especificaciones:

modelo	Capacidad de enfriamiento	Volumen de agua de refrigeración	Extractor de aire			rociar  bomba			Tamaño de tubería			Dimensions			Peso
	kcal/hora	m³/h	Diámetro del ventilador (mm)	Volumen de aire (m³/h)	Potencia del motor (kilovatios)	Volumen de pulverización (m³/h)	Distancia	Potencia (kilovatios)	Diámetro de entrada/salida (DN)	Descarga de aguas residuales (DN)	Recarga de agua    (DN)	L     (mm)	W     (mm)	H     (mm)	Peso operativo (KG)
XC-ST10B	50000	10	700	10*10³	0.75	11	10	0.55	50	25	25	1600	880	1950	400
XC-ST15B	75000	15	700	20*10³	0,75*2	16	7.5	0.75	65	25	25	2300	1020	2150	520
XC-ST20B	100000	20	700	20*10³	0,75*2	20	7	0.75	65	25	25	2300	1020	2150	550
XC-ST30B	150000	30	750	39*10³	1,1*2	22.3	10	1.1	65	32	25	2800	1170	2320	580
XC-ST40B	200000	40	800	40*10³	1,5*2	55	4.5	1.5	80	32	25	2800	1170	2420	900
XC-ST50B	250000	50	800	40*10³	1,5*2	70	4	1.5	80	32	25	2800	1170	2600	1050
XC-ST60B	300000	60	900	62*10³	2,2*2	65	5	1.5	80	32	25	2800	1170	2600	1150
XC-ST70B	350000	70	900	62*10³	2,2*2	80	4	2.2	100	32	25	2800	1600	2800	1400
XC-ST80B	400000	80	900	62*10³	2,2*2	90	5	2.2	100	32	25	2800	1600	2800	1450
XC-ST100B	500000	100	1000	80*10³	3*2	110	5	2.2	125	40	25	3400	1800	2960	1800
XC-ST125B	625000	125	1000	80*10³	3*2	120	5	3	125	40	25	3400	1800	3200	2250
XC-ST150B	750000	150	1300	110*10³	4*2	150	5	3	125	40	25	3400	1800	3450	2700
XC-ST175B	875000	175	1300	130*10³	4*2	170	5	4	125*2	40	25	4000	2000	3750	3150
XC-ST200B	1000000	200	1600	180*10³	5,5*2	200	6	5.5	150*2	40	25	4200	2200	3850	3600
XC-ST250B	1250000	250	1800	220*10³	5,5*2	250	6	7.5	150*2	50	32	4800	2200	4250	4300
XC-ST300B	1500000	300	1800	270*10³	11*2	270	6	7.5	150*2	50	32	5200	2500	4450	5150
XC-ST400B	2000000	400	2000	310*10³	11*2	155*2	5	4*2	150*2	50	32	6000	2800	4750	8900
XC-ST500B	2500000	500	2000	370*10³	15*2	185*2	5	5,5*2	125*4	50	32	6500	3000	5000	11500
