Descripción del Producto

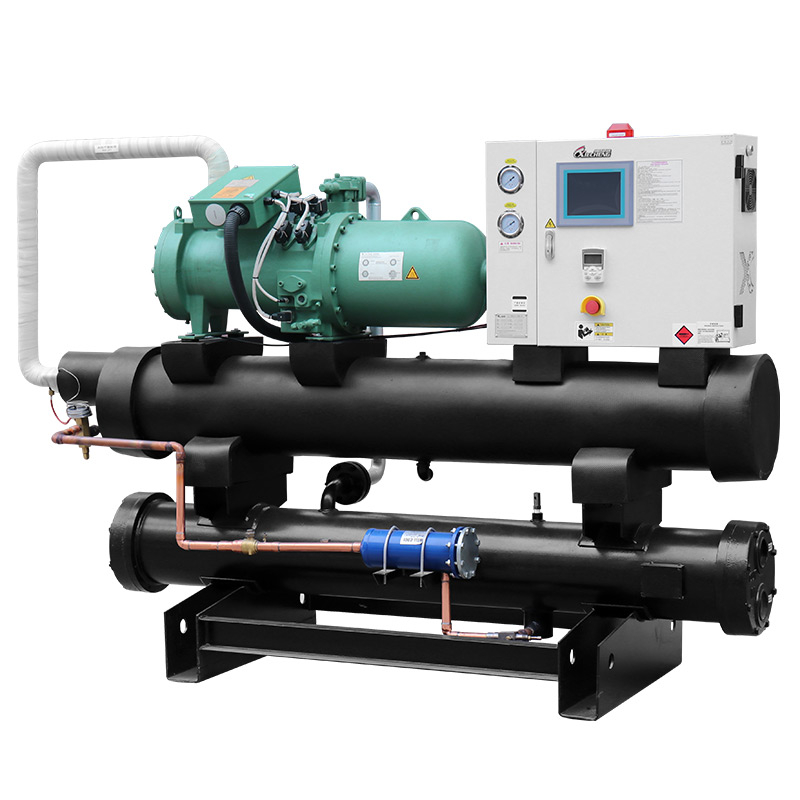

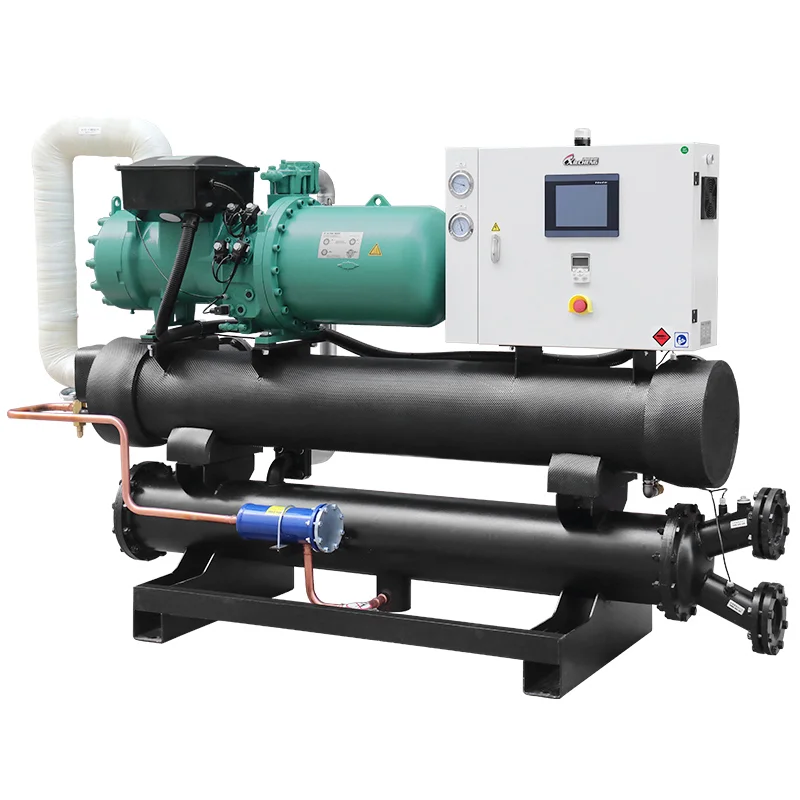

Enfriador de tornillo enfriado por agua


Enfriador de tornillo enfriado por agua


El enfriador de tornillo enfriado por agua es una unidad de enfriadores industriales eficiente y confiable, con sus componentes principales con un compresor de tornillo, por lo tanto, denominado enfriador de tornillo refrigerado por agua. Utiliza un compresor de tornillo y un método de disipación de calor de refrigeración por agua, proporcionando una excelente capacidad de refrigeración y un rendimiento estable. El enfriador está equipado con una torre de enfriamiento o un sistema de circulación de agua de enfriamiento, que utiliza agua de enfriamiento externa para la disipación de calor, que cumple con una amplia gama de demandas industriales. Con un amplio rango de control de temperatura y capacidad de refrigeración, puede controlar con precisión las temperaturas entre 3 ° C y 50 ° C, lo que lo hace adecuado para industrias como el procesamiento de plástico, químicos, farmacéuticos y otros. Los enfriadores de enfriadores de tornillo enfriado por agua son la opción ideal en el campo del enfriamiento industrial, asegurando un funcionamiento estable de equipos y procesos.


El enfriador de tornillo enfriado por agua es un eficiente


|

 Alcance de la aplicación en la industria

Los enfriadores de tornillo enfriados por agua tienen una amplia aplicabilidad en entornos industriales. Se utilizan en industrias como plásticos (moldeo por inyección, extrusión), embalaje de plástico, fabricación de automóviles, fabricación electrónica, electroplacas, productos farmacéuticos, productos químicos, enfriamiento ultrasónico, impresión y otros. Mantienen temperaturas de operación estables para equipos y procesos, mejorando así la eficiencia de producción. Los enfriadores de tornillo refrigerados por agua suelen ser adecuados para requisitos de enfriamiento a gran escala en el equipo de producción y procesamiento. Se utilizan ampliamente en industrias como el procesamiento de plástico (moldeo por inyección, extrusión), que satisfacen diversas necesidades de enfriamiento de procesos, mejorando en gran medida la eficiencia de producción y la calidad del producto de las máquinas de moldeo de plástico.


Industria de moldeo por inyección

Industria de moldeo por inyección

Industria de extrusión

Industria de extrusión

Industria de envasado de plástico

Industria de envasado de plástico

Industria farmacéutica

Industria farmacéutica

Industria de fabricación automotriz

Industria de fabricación automotriz

Industria de ingeniería química

Industria de ingeniería química

Industria de electroplacas

Industria de electroplacas

Industria electrónica

Industria electrónica

Industria de la impresión

Industria de la impresión

|

 Lo más destacado del producto

Compresor de tornillo semi-hermético


Con bajos niveles de ruido y vibración, logra ahorros de energía de más del 20%.


El compresor de tornillo refrigerado por agua utiliza un compresor de tornillo semi-hermético, que ofrece ventajas como estabilidad, confiabilidad, bajo ruido y baja vibración. Durante el proceso de compresión, el gas ingresa a la cámara de compresión desde el extremo de succión del tornillo, y a medida que gira el tornillo, el gas se comprime gradualmente y finalmente se descarga a través del extremo de escape. La forma de rosca y el movimiento de rotación del tornillo aseguran la continuidad y la estabilidad del gas durante el proceso de compresión. Bitzer o Hanbell, dos marcas de renombre mundial, proporcionan los compresores de tornillo utilizados en el compresor de tornillo refrigerado por agua Xiecheng, asegurando un funcionamiento de larga duración, eficiente y estable. En comparación con los compresores de desplazamiento tradicionales, logra un ahorro de energía de más del 20%, lo que resulta en una operación más eficiente en energía.


Compresor de tornillo semi-hermético

Características1. 20% de ahorro de energía      2. Bajo ruido      3. Baja vibración



|

 Capacidad sin paso del 25% al ​​100%

Los compresores de tornillos cuentan con un control de capacidad sin paso, lo que significa que un solo compresor puede ajustar continuamente la capacidad de enfriamiento en cualquier rango entre 25% y 100%. Esto permite un control preciso de la producción de energía, asegurando un funcionamiento estable y eficiente.

Capacidad sin paso del 25% al ​​100%

|

 Evaporador de carcasa y tubo

El enfriador de tornillo enfriado por agua utiliza un evaporador de carcasa y tubo. En este sistema, el refrigerante se evapora dentro de los tubos de intercambio de calor, mientras que el agua fluye en el lado de la carcasa. Para mejorar la eficiencia del intercambio de calor, se instala una placa de deflectación de 2 mm de espesor en el lado de la carcasa, lo que hace que el agua fluya de un lado a otro para crear salmuera de hielo. Además, para mantener una temperatura de funcionamiento estable, la cubierta exterior del evaporador está cubierta con material de aislamiento.


Para los tubos de intercambio de calor, empleamos tubos de cobre sin costura de alta eficiencia. Estos tubos se someten a un proceso de ranura para formar aletas de rosca internas, aumentando así el área de superficie de intercambio de calor con el refrigerante. Con esta tecnología, el área de transferencia de calor se duplica, mejorando significativamente la eficiencia de transferencia de calor.


Condensador de carcasa y tubo

|

 Condensador de carcasa y tubo

El enfriador de tornillo enfriado por agua utiliza un condensador de carcasa y tubo, con los tubos de cobre internos que emplean un proceso de relieve de rosca exterior. Este diseño mejora efectivamente la eficiencia del intercambio de calor entre el refrigerante y el agua durante el proceso. En comparación con los tubos de cobre liso tradicionales, el proceso de estampado de hilo externo aumenta el área de superficie de los tubos de cobre, ampliando así el área de contacto para el intercambio de calor y mejorando la conductividad térmica del condensador. Este diseño de optimización permite que el condensador del enfriador refrigerado por agua transfiera el calor del refrigerante al agua de manera más rápida y consistente, lo que permite que el agua lleve el calor.


|

 Sistema de comunicación remota rs485

Equipado con capacidad de comunicación RS485, esta característica permite la integración de la enfriadora de tornillo refrigerada por agua y la máquina de moldeo de plástico en una sola plataforma de datos, lo que permite la gestión remota automatizada.



Sistema de comunicación remota rs485

|

 Sistema de accionamiento de frecuencia variable (opcional)

Altamente eficiente y ahorro de energía, utilizando tecnología de accionamiento de frecuencia variable de clase mundial, lo que mejora en gran medida la eficiencia energética de carga parcial de la unidad. El valor de carga de pieza integrado más alto (IPLV) puede alcanzar alrededor de 10.



Ventajas del sistema VFD

1. Alta eficiencia y ahorro de energía de más del 30%.

2. ABB VFD permite un ajuste sin problemas y sin paso del 1% al 100%.

3. La función de arranque suave reduce el impacto de la corriente de inicio, mientras que el reactor de CC incorporado minimiza la interferencia armónica.



Sistema de accionamiento de frecuencia variable (opcional)


|

 Detalles de producto

Controlador PLC

Controlador PLC

1. Control avanzado de la industria: utilizando la última generación de controladores PLC, garantizando un control preciso de la unidad y garantizando una operación eficiente y óptima.

2. Control de temperatura preciso: lograr una precisión de control de temperatura dentro de ± 0.5 grados para la salida de agua fría, cumpliendo los requisitos para el control de temperatura de alta precisión.




Sistema de filtro de secado


Sistema de filtro de secado

El enfriador enfriado por agua está equipado con filtros Emerson, que eliminan efectivamente las impurezas del refrigerante y absorben la humedad libre en los fluorocarbonos. Este sistema evita la formación de bloqueos de hielo, particularmente en secciones estrechas de tuberías (especialmente los puertos de válvulas de las válvulas de expansión térmica). Asegura la pureza del refrigerante y protege al compresor del daño potencial.



Sistema de protección de alta y baja presión



Sistema de protección de alta y baja presión

Instalación de medidores de alta y baja presión para monitorear la presión de la bomba de agua durante la operación en cualquier momento.







Sistema de autocontrol eléctrico

Sistema de autocontrol eléctrico

El sistema eléctrico de autocontrol consiste en la fuente de alimentación y los componentes de control automático. Utiliza componentes electrónicos de Siemens para garantizar un funcionamiento estable del equipo. Incorpora una gama integral de dispositivos de protección de seguridad, incluida la protección de sobrecarga actual, los sistemas de protección de alta y baja presión y el retraso de tiempo electrónico. Estas características de seguridad proporcionan una protección robusta y se complementan con un sistema de visualización intuitivo que alerta a los usuarios sobre cualquier anormalidad.


|

 Especificaciones

Modelo

UNIT

XC-L30WS

XC-L40WS

XC-L50WS

XC-L60WS

XC-L80WS

XC-L100WS

Capacidad de refrigeración

KW

91

142.5

186.5

200.1

248.6

375

KCAL/H

78260

122550

160390

172086

213796

322500

Potencia de entrada

KW

22

30

37

45

60

37x2

Tipo de control

válvula de expansión

Refrigerante

R22 (R407C)

Compresor

Tipo

Tornillo semi-hermético

Cantidad

1/2/4

Modo de inicio

Y- △

Control de capacidad(%)

0-25-50-75-100

Fuerza

3PH-380V/50Hz (200V/220V/415V   50Hz/60Hz)

Evaporador

Tipo

Tipo de carcasa y tubo

Flujo de agua de enfriamiento (M3/H)

19

21

26

30

39

55

Calibre de tubería inet y de salida (pulgada)

3 "

3 "

3 "

3 "

4 "

4 "

Condensador

Tipo

Tipo de carcasa y tubo

Flujo de agua de enfriamiento (M3/H)

21

26

33

40

45

69

Calibre de tubería inet y de salida (pulgada)

3 "

3 "

3 "

4 "

4 "

4 "

Protector de seguridad

Protección de alta y baja presión, protección contra sobrecarga, protección de sobretemperatura, protección de secuencia de fase, etc.

Dimensiones (L*W*H)

mm

2145*800*

1670

2340*800*

1670

2340*800*

1670

2580*800*

1720

3130*900*

1860

3340*1300*

1450


Modelo

UNIT

XC-L120WS

XC-L160WS

XC-L180WS

XC-L240WS

XC-L280WS

XC-L320WS

Capacidad de refrigeración

KW

406

537.1

565.2

876

1106

1230

KCAL/H

349160

461906

486072

753360

951590

1057800

Potencia de entrada

KW

45x2

60x2

67.5x2

90x2

105x2

120x2

Tipo de control

Válvula de expansión

Refrigerante

R22 (R407C)

Compresor

Tipo

Tornillo semi-hermético

Cantidad

1/2/4

Modo de inicio

Y- △

Control de capacidad(%)

0-25-50-75-100

Fuerza

3PH-380V/50Hz (200V/220V/415V   50Hz/60Hz)

Evaporador

Tipo

Tipo de carcasa y tubo

Flujo de agua de enfriamiento (M3/H)

68

86

96

136

150

168

Calibre de tubería inet y de salida (pulgada)

4 "

4 "

6 "

6 "

6 "

6 "

Condensador

Tipo


Flujo de agua de enfriamiento (M3/H)

85

108

122

170

186

220

Calibre de tubería inet y de salida (pulgada)

4 "

4 "

4 "x2

4 "x2

5 "x2

5 "x2

Protector de seguridad

        Protección de alta y baja presión, protección contra sobrecarga, protección de sobretemperatura, protección de secuencia de fase, etc.

Dimensiones (L*W*H)

mm

3340*1300*

1500

3880*875*

1850

3910*875*

1950

3670*1330*

2130

4250*1320*

2150

4350*1320*

2150


Modelo

UNIT

XC-L360WS

XC-L440WS

XC-L500WS

XC-L560WS

XC-L640WS

XC-L720WS

Capacidad de refrigeración

KW

1385

1753

1890

2130

2570

2891

KCAL/H

1030280

1575800

1625400

1831800

2210200

2486260

Potencia de entrada

KW

135x2

165x2

187x2

210x2

240x2

270x2

Tipo de control

Válvula de expansión

Refrigerante

R22 (R407C)

Compresor

Tipo

Tornillo semi-hermético

Cantidad

1/2/4

Modo de inicio

Y- △ 启动 启动

Control de capacidad(%)

0-25-50-75-100

Fuerza

3PH-380V/50Hz (200V/220V/415V   50Hz/60Hz)

Evaporador

Tipo

Tipo de carcasa y tubo

Flujo de agua de enfriamiento (M3/H)

206

240

273

308

337

412

Calibre de tubería inet y de salida (pulgada)

8 "

8 "

10 "

10 "

10 "

10 "

Condensador

类型 Tipo


Flujo de agua de enfriamiento (M3/H)

252

294

334

372

416

506

Calibre de tubería inet y de salida (pulgada)

6 "x2

6 "x2

6 "x2

6 "x2

8 "x2

8 "x2

Protector de seguridad

        Protección de alta y baja presión, protección contra sobrecarga, protección de sobretemperatura, protección de secuencia de fase, etc.

Dimensiones (L*W*H)

mm

4450*1580*

2230

4900*1600*

2350

4950*1760*

2360

5010*1760*

2360

4310*2350*

2630

4310*2350*

2750
