Enfriador enfriado por agua

Número de producto:
Estado de Disponibilidad:
Cantidad:
Descripción del Producto

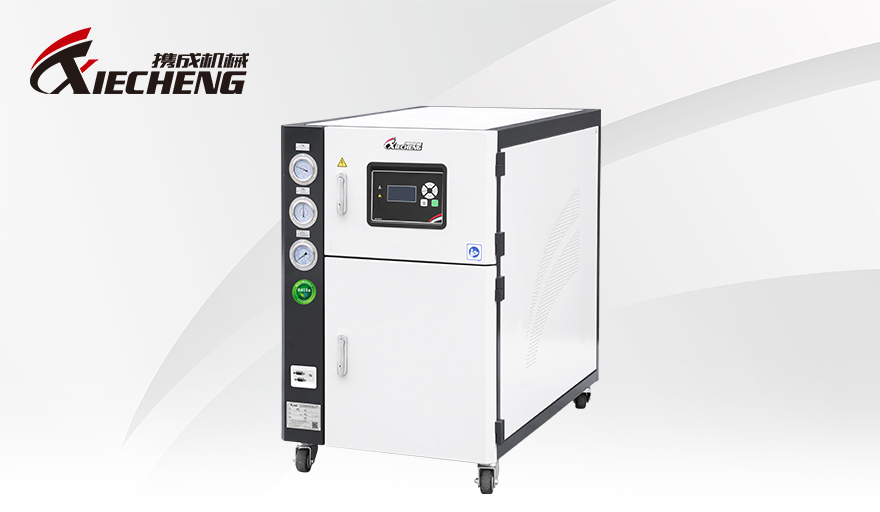

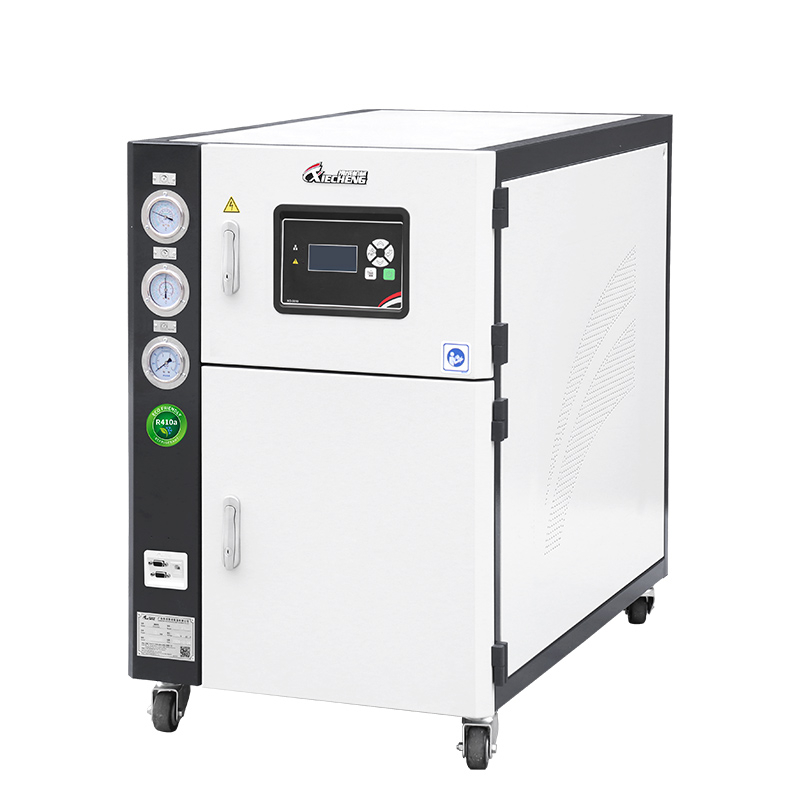

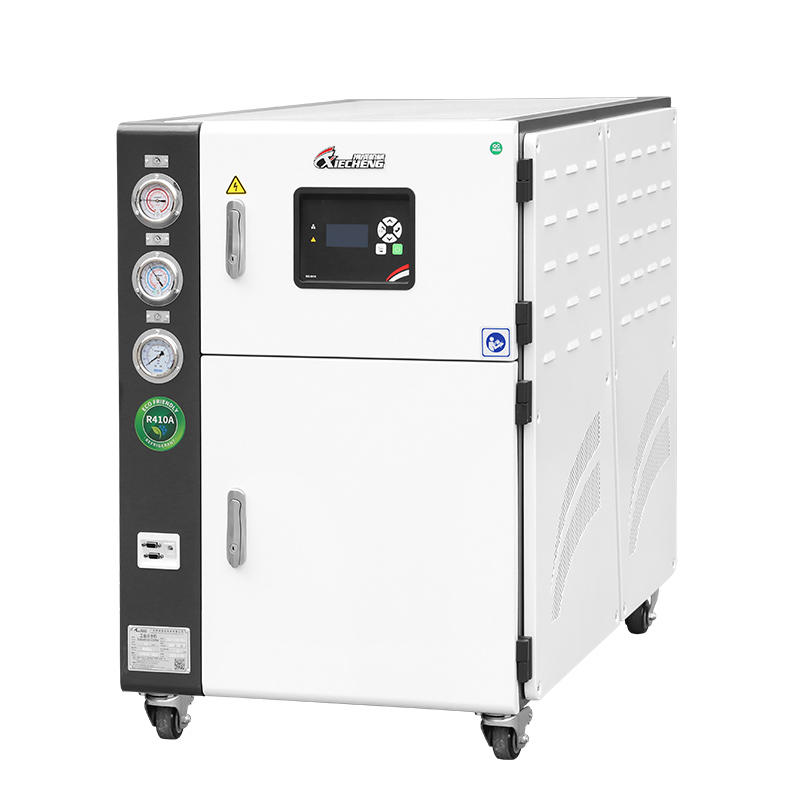

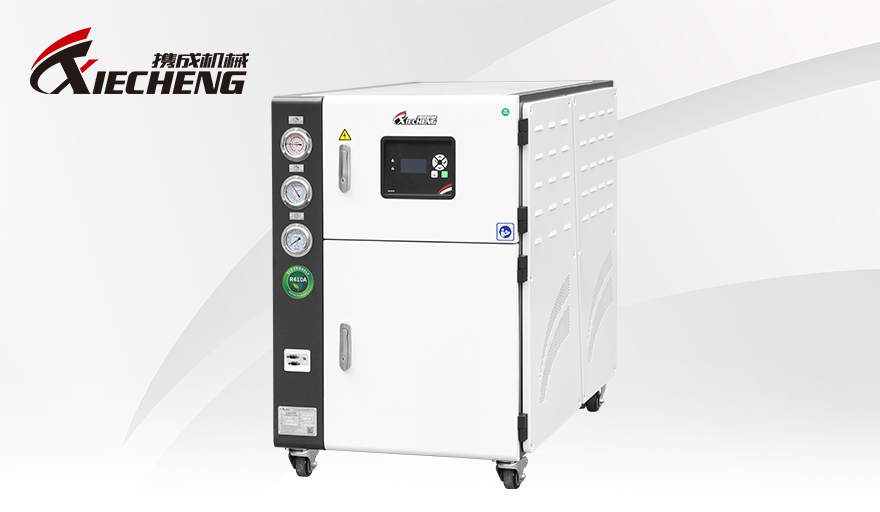

Enfriador enfriado por agua


Enfriador enfriado por agua


La enfriadora de agua enfriada, también conocida como enfriadora de agua con agua envasada o una enfriadora de enfriamiento de agua, es un equipo de enfriamiento industrial eficiente y confiable. Disipa el calor a través de la circulación de agua de enfriamiento y requiere conexión a una torre de enfriamiento o dispositivo de enfriamiento para agotar el calor generado. En comparación con los enfriadores enfriados por aire, las enfriadores enfriadas por agua generalmente ofrecen una mayor eficiencia de enfriamiento y niveles de ruido más bajos. Además, proporcionan opciones flexibles de capacidad y especificación para cumplir con diferentes requisitos de proceso.

El rango de refrigeración de enfriadores enfriados por agua es extenso, que varía de 2967 kcal/h a 139664 kcal/h, y pueden proporcionar agua fría con un rango de temperatura de 3 ° C a 50 ° C. Esto los convierte en una opción ideal para optimizar la eficiencia de producción y garantizar la calidad de la producción.


enfriador enfriado por agua o enfriadores de enfriamiento de agua

|

Principio de funcionamiento

Un enfriador refrigerado por agua utiliza un evaporador de carcasa y tubo para facilitar el intercambio de calor entre agua y refrigerante. El sistema de refrigerante absorbe la carga de calor del agua, lo que hace que el agua se enfríe y genere agua fría. El calor absorbido por el refrigerante se transporta al condensador de carcasa y tubo a través de la acción del compresor. El intercambio de calor ocurre entre el refrigerante y el agua, lo que permite que el agua absorba el calor. Finalmente, el calor se disipa a la torre de enfriamiento externa a través de tuberías de agua, que se conoce como enfriamiento de agua.


Principio de funcionamiento

Compresor Temperatura. sensor
Condensador   Depósito de agua
Filtro seco Medidor de presión de la bomba
Válvula de expansión Bomba
Evaporador   Válvula de byspass
Válvula de bola Interruptor de baja presión
Interruptor anti-congelación Interruptor de alta presión
Sensor de nivel Soplador


|

 Alcance de la aplicación en la industria

Los enfriadores se usan ampliamente en varias producciones industriales, como plásticos, fabricación de productos electrónicos, electroplatación, productos farmacéuticos, ingeniería química, enfriamiento ultrasónico e impresión. Se emplean en el enfriamiento de mohos para la maquinaria de procesamiento de plástico, mejorando significativamente la suavidad de la superficie de los productos de plástico, reduciendo los defectos de la superficie y el estrés interno, evitando la contracción y la deformación, facilitando la liberación de moho, acelerando la forma del producto y, por lo tanto, mejorar en gran medida la eficiencia de producción y Calidad del producto de las máquinas de moldeo de plástico.


Industria de moldeo por inyección

Industria de moldeo por inyección

Industria de extrusión

Industria de extrusión

Industria de envasado de plástico

Industria de envasado de plástico

Industria farmacéutica

Industria farmacéutica

Industria de fabricación de utomotive

Industria de fabricación de utomotive

Industria de ingeniería química

Industria de ingeniería química

Industria de electroplacas

Industria de electroplacas

Industria electrónica

Industria electrónica

Industria de la impresión

Industria de la impresión

|

 Lo más destacado del producto

Compresor de desplazamiento

Toda la gama de enfriadores enfriados por agua Xiecheng utiliza compresores de desplazamiento. El compresor sirve como el corazón de todo el sistema de ciclo de refrigerante. El compresor de desplazamiento adopta un diseño de doble flexión, asegurando un sellado ajustado entre los discos de desplazamiento. Este diseño permite que los discos de desplazamiento se separen radial y axialmente, permitiendo que los restos o líquidos pasen sin dañar el compresor. Esto da como resultado una mayor vida útil del compresor, una mejor confiabilidad, una mejor tolerancia líquida y una mejor tolerancia a las impurezas.Compresor de desplazamiento


       Características del compresor:



       Rango de operación


1. Diseño de doble flexión: el compresor presenta un diseño de doble flexión, asegurando la flexibilidad y la confiabilidad en la operación.
2. amplia gama de capacidad del producto: el compresor está disponible en una amplia gama de opciones de capacidad, que atiende a varios requisitos de enfriamiento.
3. Alta eficiencia energética: el compresor está diseñado para una alta eficiencia energética, optimizando el proceso de enfriamiento y reduciendo el consumo de energía.
4. Niveles de ruido y vibración bajo: con diseño avanzado e ingeniería de precisión, el compresor opera con niveles reducidos de ruido y vibración, proporcionando un entorno más tranquilo y cómodo.
5. Inicio de un toque: el compresor está equipado con una función de inicio de un toque fácil de usar, haciendo que el funcionamiento y el inicio rápido y conveniente.




|

 Evaporador de carcasa y tubo

El enfriador enfriado por agua utiliza un evaporador de carcasa y tubo. En este sistema, el refrigerante se evapora dentro de los tubos de intercambio de calor, mientras que el agua fluye en el lado de la carcasa. Para mejorar la eficiencia del intercambio de calor, se instala una placa de deflectación de 2 mm de espesor en el lado de la carcasa, lo que hace que el agua fluya de un lado a otro para crear salmuera de hielo. Además, para mantener una temperatura de funcionamiento estable, la cubierta exterior del evaporador está cubierta con material de aislamiento.


Para los tubos de intercambio de calor, empleamos tubos de cobre sin costura de alta eficiencia. Estos tubos se someten a un proceso de ranura para formar aletas de rosca internas, aumentando así el área de superficie de intercambio de calor con el refrigerante. Con esta tecnología, el área de transferencia de calor se duplica, mejorando significativamente la eficiencia de transferencia de calor.



Evaporador de carcasa y tubo


|

 Condensador de carcasa y tubo

El enfriador enfriado por agua utiliza un condensador de carcasa y tubo, con los tubos de cobre internos que emplean un proceso de estampado de rosca exterior. Este diseño mejora efectivamente la eficiencia del intercambio de calor entre el refrigerante y el agua durante el proceso. En comparación con los tubos de cobre liso tradicionales, el proceso de estampado de hilo externo aumenta el área de superficie de los tubos de cobre, ampliando así el área de contacto para el intercambio de calor y mejorando la conductividad térmica del condensador. Este diseño de optimización permite que el condensador del enfriador refrigerado por agua transfiera el calor del refrigerante al agua de manera más rápida y consistente, lo que permite que el agua se aleje el calor.

Condensador de carcasa y tubo


|

 Detalles de producto

Controlador de microcomputador

Controlador de microcomputador

La enfriadora enfriada por el agua presenta un controlador de microcomputadores LCD líder en la industria. Este controlador proporciona visualización simultánea de la temperatura de salida del enfriador y la temperatura establecida para un control de temperatura preciso. La interfaz fácil de usar permite un fácil funcionamiento y ajuste. Con este controlador, la temperatura del agua se puede controlar con precisión dentro de un rango de 3 ° C a 50 ° C, lo que garantiza un rendimiento de enfriamiento óptimo.


Sistema de filtro de secado



Sistema de filtro de secado


El enfriador enfriado por agua está equipado con filtros Emerson, que eliminan efectivamente las impurezas del refrigerante y absorben la humedad libre en los fluorocarbonos. Este sistema evita la formación de bloqueos de hielo, particularmente en secciones estrechas de tuberías (especialmente los puertos de válvulas de las válvulas de expansión térmica). Asegura la pureza del refrigerante y protege al compresor del daño potencial.

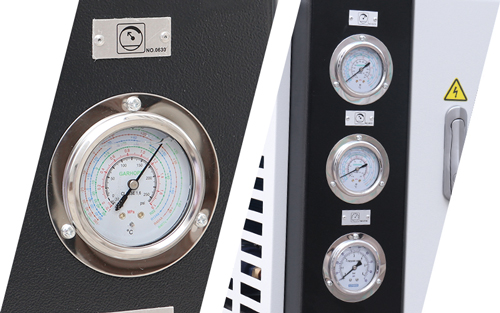

Sistema de protección de alta y baja presión



Sistema de protección de alta y baja presión


El sistema de protección de alta y baja presión está diseñado para mejorar la seguridad y la eficiencia de las operaciones de la bomba de agua. Implica la instalación de medidores de alta y baja presión, así como un medidor de presión de la bomba para monitorear continuamente la presión de la bomba de agua durante el funcionamiento.

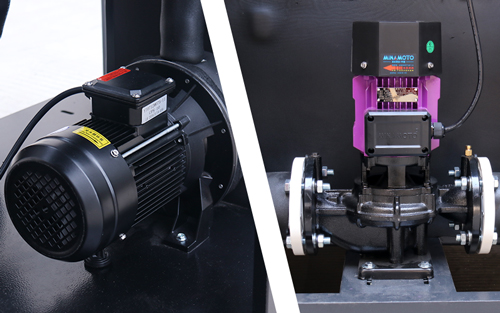

Bombas de agua



Bombas de agua


Para modelos de enfriadores que van desde 1 a 6 hp, se utilizan cabezas de bomba de acero inoxidable orank. Para los modelos con 8 CV o más, se emplean bombas de tubería de Taiwán Yuanli. Estas bombas de agua son conocidas por su operación de bajo ruido, rendimiento sin fugas y características sin mantenimiento. Aseguran una circulación de agua confiable y eficiente dentro del sistema de enfriadores.





Sistema de autocontrol eléctrico

Sistema de autocontrol eléctrico

El sistema eléctrico de autocontrol consiste en la fuente de alimentación y los componentes de control automático. Utiliza componentes electrónicos de Siemens para garantizar un funcionamiento estable del equipo. Incorpora una gama integral de dispositivos de protección de seguridad, que incluyen protección contra la sobrecarga actual, sistemas de protección de alta y baja presión y retraso de tiempo electrónico. Estas características de seguridad proporcionan una protección robusta y se complementan con un sistema de visualización intuitivo que alerta a los usuarios sobre cualquier anormalidad.



|

 Especificaciones

Modelo

UNIT

XC-L3W

XC-L5W

XC-L6W

XC-L8W

XC-L10W

XC-L12W

Capacidad de enfriamiento de agua

KW

10.5

16

19.6

26.5

32.1

41.2

KCAL/H

9030

13760

16856

22790

27606

35432

Compresor


Potencia de entrada

KW

2.2

3.75

4.5

6x1

3.75x2

4.5x2

Potencia nominal

HP

3

5

6

8x1

5 × 2

6 × 2

Fuerza


3PH-380V/50Hz (200V/220V/415V  50Hz/60Hz)

Evaporador

Tipo

Tanque de agua con bobina

Carcasa y tubo

Diámetro

lnch

1 "

1 "

1 "

2 "

2 "

2 "

Refrigerante

Tipo

R22

Cantidad

Kg

2

2

2.5

4

5

5

Condensador enfriado por agua

Tipo

Condensador de carcasa y tubo

Diámetro

Pulgada

1 "

1 "

1 "

1.5 "

1.5 "

1.5 "

Flujo de agua de enfriamiento

M³/h

1.36

2.22

2.6

3.95

4.42

5.03

Capacidad del tanque de agua

Litro

40

45

45

80

80

80

Bomba

Fuerza

KW

0.37

0.75

0.75

1.5

1.5

1.5

HP

0.5

1

1

2

2

2

Distancia

m

15

25

25

15

15

15

Tasa de FIOW


l/min

75

110

110

360

360

360

Medida de seguridad

Protección de alta y baja presión, protección contra sobrecarga, protección de sobretemperatura, protección de secuencia de fase, etc.

Dimensions

(L*W*H)

mm

1080*640

*986

1080*640

*986

1080*640

*986

1270*650

*1413

1270*650

*1413

1270*650

*1413

Modelo

UNIT

XC-L15W

XC-L20W

XC-L25W

XC-L30W

XC-L40W

XC-L50W

Capacidad de enfriamiento de agua

KW

51.7

66.3

81.2

108

131

162.4

KCAL/H

44462

57018

69832

92880

112660

139664

Compresor

Potencia de entrada

KW

3.75x3

7.5x2

9x2

7.5x3

7.5x4

9.4 × 4

Potencia nominal

HP

5 × 3

10 × 2

12.5x2

10x3

10 × 4

12.5 × 4

Fuerza


3PH-380V/50Hz (200V/220V/415V  50Hz/60Hz)

Evaporador

Tipo

Tanque de agua con bobina

Carcasa y tubo

Diámetro

lnch

2.5 "

2.5 "

3 "

3 "

4 "

4 "

Refrigerante

Tipo

R22


Cantidad

Kg

7.5

11

11

12

18

18

Condensador enfriado por agua

Tipo

Condensador de carcasa y tubo

Diámetro

Pulgada

2 "

2 "

2.5 "

2.5 "

3 "

3 "

Flujo de agua de enfriamiento

M³/h

7.1

8.84

10.06

13.6

17.75

21.9

Capacidad del tanque de agua

Litro

100

150

210

210

380

400

Bomba

Fuerza

KW

1.5

1.5

3

3

4

4

HP

2

2

4

4

5.5

5.5

Distancia

m

16

16

16

16

16

18

Tasa de FIOW

l/min

360

360

700

700

700

800

Medida de seguridad

Protección de alta y baja presión, protección contra sobrecarga, protección de sobretemperatura, protección de secuencia de fase, etc.

Dimensions

(L*W*H)

mm

1470*750

*1413

1880*880

*1650

1880*880

*1650

2050*1000

*1730

2050*1000

*1730

2190*1150

*1840
