Principio de funcionamiento

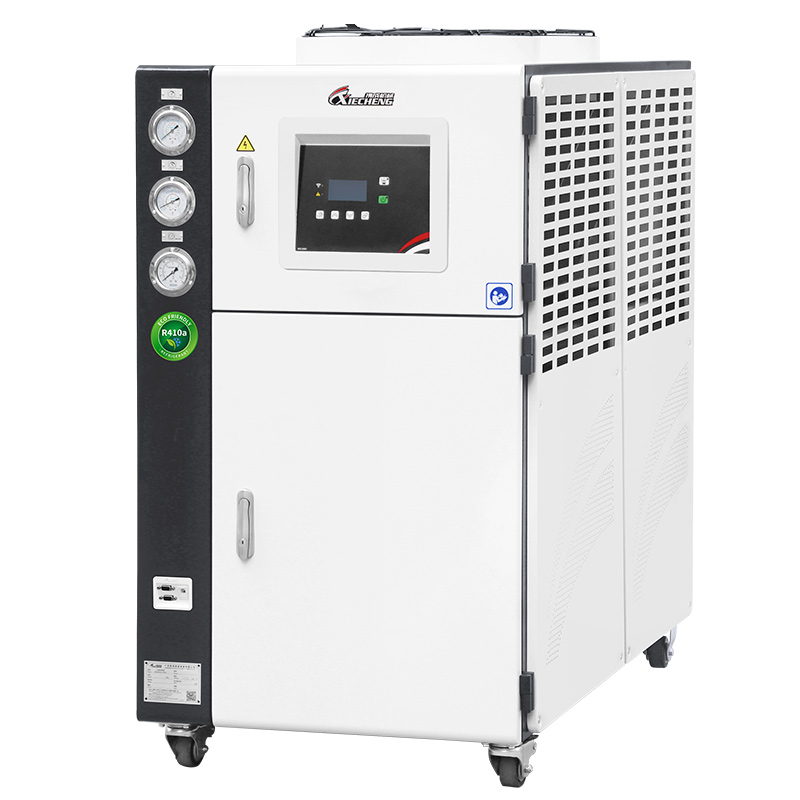

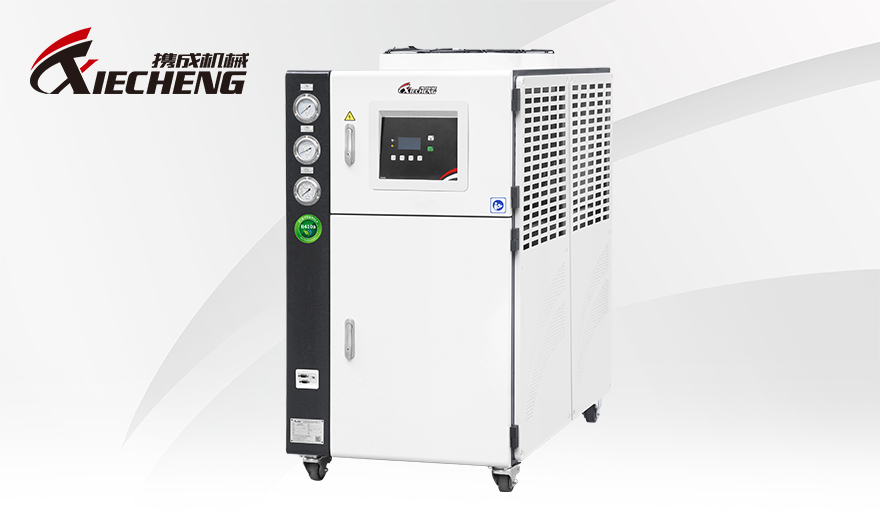

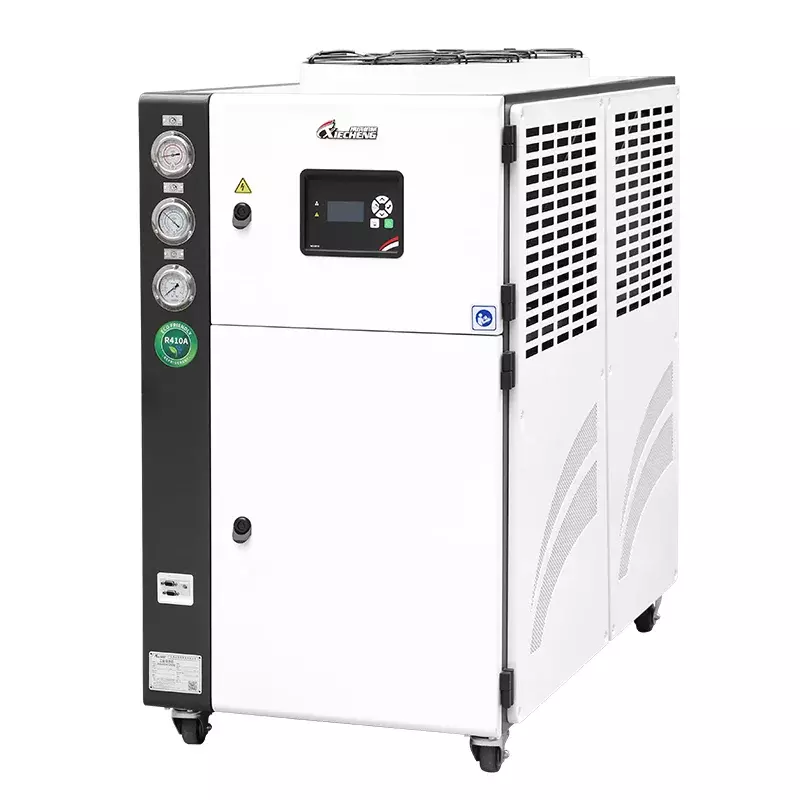

Cuando se pone en marcha el enfriador enfriado por aire, el refrigerante absorbe el calor del objeto enfriado en el evaporador y se vaporiza. El compresor extrae continuamente el gas generado del evaporador y lo comprime hasta convertirlo en vapor a alta temperatura y alta presión. Luego, el vapor del refrigerante se envía al condensador, donde sufre un intercambio de calor con el aire. Después de liberar calor, se condensa en un líquido. El refrigerante líquido, después de ser despresurizado por la válvula de expansión, ingresa al evaporador donde se vaporiza nuevamente, absorbiendo calor del objeto enfriado. Este proceso de intercambio de calor se repite hasta que el agua industrial se enfría a la temperatura deseada.

|

 Ámbito de aplicación en la industria

Los enfriadores se utilizan ampliamente en diversas producciones industriales, como plásticos, fabricación de productos electrónicos, galvanoplastia, productos farmacéuticos, ingeniería química, refrigeración ultrasónica e impresión. Se emplean en el enfriamiento de moldes para maquinaria de procesamiento de plástico, mejorando significativamente la suavidad de la superficie de los productos plásticos, reduciendo los defectos de la superficie y la tensión interna, evitando la contracción y la deformación, facilitando el desmolde, acelerando la conformación del producto y, por lo tanto, mejorando en gran medida la eficiencia de producción y la calidad del producto de las máquinas de moldeo de plástico.

Industria del moldeo por inyección	Industria de extrusión	Industria de envases de plástico
Industria Farmacéutica	Industria de fabricación de automóviles	Industria de ingeniería química
Industria de galvanoplastia	Industria Electrónica	Industria de la impresión

|

 Aspectos destacados del producto

Compresor de desplazamiento

Toda la gama de enfriadoras enfriadas por aire de Xiecheng utiliza compresores scroll. El compresor actúa como el corazón de todo el sistema del ciclo de refrigerante. El compresor scroll adopta un diseño de doble flexión, lo que garantiza un sellado hermético entre los discos scroll. Este diseño permite que los discos espirales se separen radial y axialmente, permitiendo el paso de residuos o líquidos sin dañar el compresor. Esto da como resultado una mayor vida útil del compresor, una mayor confiabilidad, una mejor tolerancia a los líquidos y una mejor tolerancia a las impurezas.

Características del compresor:

Rango de operación

1. Diseño de doble flexión: El compresor presenta un diseño de doble flexión, lo que garantiza flexibilidad y confiabilidad en el funcionamiento. 2. Amplia gama de capacidades de producto: El compresor está disponible en una amplia gama de opciones de capacidad, atendiendo a diversos requisitos de refrigeración. 3. Alta eficiencia energética: El compresor está diseñado para una alta eficiencia energética, optimizando el proceso de enfriamiento y reduciendo el consumo de energía. 4. Bajos niveles de ruido y vibración: Con un diseño avanzado e ingeniería de precisión, el compresor funciona con niveles reducidos de ruido y vibración, proporcionando un ambiente más silencioso y confortable. 5. Arranque con un solo toque: el compresor está equipado con una función de inicio con un solo toque fácil de usar, lo que hace que la operación y el arranque sean rápidos y convenientes.

|

 Evaporador de carcasa y tubo

El enfriador enfriado por aire utiliza un evaporador de carcasa y tubos. En este sistema, el refrigerante se evapora dentro de los tubos de intercambio de calor, mientras que el agua fluye por el lado de la carcasa. Para mejorar la eficiencia del intercambio de calor, se instala una placa deflectora de 2 mm de espesor en el lado de la carcasa, lo que hace que el agua fluya hacia adelante y hacia atrás para crear salmuera de hielo. Además, para mantener una temperatura de funcionamiento estable, la carcasa exterior del evaporador está cubierta con material aislante.

Para los tubos de intercambio de calor, empleamos tubos de cobre sin costura de alta eficiencia. Estos tubos se someten a un proceso de ranurado para formar aletas roscadas internas, aumentando así la superficie de intercambio de calor con el refrigerante. Con esta tecnología, el área de transferencia de calor se duplica, mejorando significativamente la eficiencia de la transferencia de calor.

|

 Condensador tipo aleta

Al adoptar un tubo de cobre de alta eficiencia con un condensador de aletas de aluminio, el enfriador enfriado por aire disipa el calor de manera efectiva. La estructura con aletas aumenta la superficie de intercambio de calor entre el condensador y el entorno circundante, mejorando la eficiencia de disipación de calor. La excelente conductividad térmica de los tubos de cobre, combinada con las eficientes características de disipación de calor de las aletas de aluminio, garantiza una alta eficiencia durante el proceso de enfriamiento.

Además, la aplicación de láminas de aluminio al agua ligera y de aluminio azul proporciona una capa protectora adicional. Ayudan a prevenir la corrosión de los tubos de cobre en ambientes corrosivos, extendiendo así la vida útil del condensador y manteniendo un rendimiento de refrigeración óptimo.

|

 Detalles del producto

Controlador de microcomputadora

El enfriador enfriado por aire cuenta con un controlador de microcomputadora con pantalla LCD líder en la industria. Este controlador proporciona una visualización simultánea de la temperatura de salida del enfriador y la temperatura establecida para un control preciso de la temperatura. La interfaz fácil de usar permite una fácil operación y ajuste. Con este controlador, la temperatura del agua se puede controlar con precisión dentro de un rango de 3 °C a 50 °C, lo que garantiza un rendimiento de refrigeración óptimo.

Sistema de filtro de secado

El enfriador enfriado por aire está equipado con filtros Emerson, que eliminan eficazmente las impurezas del refrigerante y absorben la humedad libre en los fluorocarbonos. Este sistema evita la formación de obstrucciones de hielo, especialmente en tramos estrechos de tuberías (especialmente en las conexiones de las válvulas de expansión térmica). Garantiza la pureza del refrigerante y protege el compresor de posibles daños.

Sistema de enfriamiento eficiente

El enfriador enfriado por aire está equipado con un sistema de enfriamiento de alta eficiencia que incluye ventiladores de rotor externo de bajo ruido. Estos ventiladores están diseñados específicamente para acelerar la disipación de calor y mejorar la eficiencia de enfriamiento general del sistema. Al mejorar el flujo de aire y maximizar la transferencia de calor, este sistema garantiza un rendimiento de refrigeración óptimo mientras funciona con niveles mínimos de ruido.

Sistema de protección de alta y baja presión

El sistema de protección de alta y baja presión está diseñado para mejorar la seguridad y eficiencia de las operaciones de la bomba de agua. Implica la instalación de manómetros de alta y baja presión, así como un manómetro de bomba para monitorear continuamente la presión de la bomba de agua durante el funcionamiento.

Bombas de agua

Para los modelos de enfriadoras de 1 a 6 HP, se utilizan cabezales de bomba de acero inoxidable Orank. Para modelos con 8HP o más, se emplean bombas de tubería Taiwan Yuanli. Estas bombas de agua son conocidas por su funcionamiento silencioso, rendimiento sin fugas y características sin mantenimiento. Garantizan una circulación de agua fiable y eficiente dentro del sistema de refrigeración.

Sistema de autocontrol eléctrico

El sistema de autocontrol eléctrico consta de componentes de suministro de energía y control automático. Utiliza componentes electrónicos Siemens para garantizar un funcionamiento estable del equipo. Incorpora una amplia gama de dispositivos de protección de seguridad, incluida protección contra sobrecarga de corriente, sistemas de protección de alta y baja presión y retardo de tiempo electrónico. Estas características de seguridad brindan una protección sólida y se complementan con un sistema de visualización intuitivo que alerta a los usuarios sobre cualquier anomalía.

|

 Especificaciones
