Descripción del Producto

enfriador ambiental

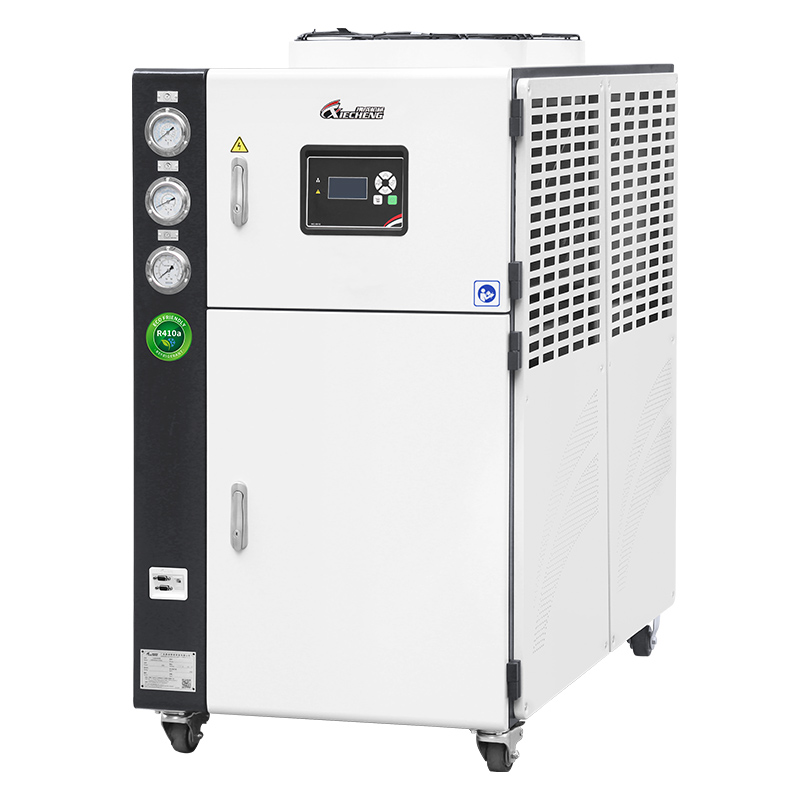

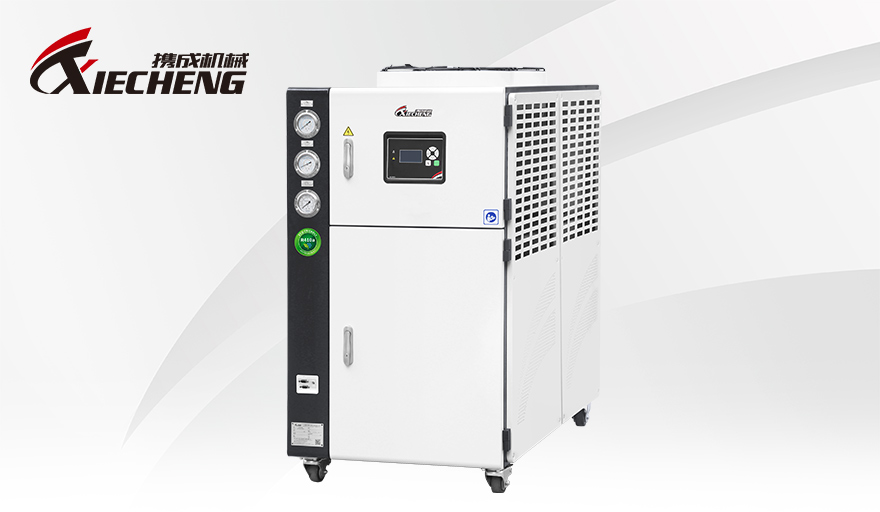

Enfriador ambiental


Serie de enfriadores industriales


CARACTERÍSTICA:

1. Refrigerante amigable con el medio ambiente R407C, R134A, R410A, etc., sin daños al campo de TheOzone;

2. El rango de capacidad de enfriamiento de 2KW-2500KW, con varios modelos, puede cumplir completamente con los desgloses de producción industrial;

3. Exterior de europeización El exterior con recubrimiento de pulverización trostático Elec, estructura simple y apariencia EL-EGANT.


El aire-enfriado

|

Principio de funcionamiento

Cuando comienza el enfriador de aire enfriado, el refrigerante absorbe el fuego del objeto enfriado en el evaporador y se vaporiza. El compresor extrae continuamente el gas generado del evaporador y lo comprime en vapor de alta temperatura y alta presión. El vapor de refrigerante se envía al condensador, donde sufre el intercambio de calor con el aire. Después de liberar calor, se condensa en un líquido. El refrigerante líquido, después de ser despresurizado por la válvula de expansión, ingresa al evaporador donde se vaporiza nuevamente, absorbiendo el calor del objeto enfriado. Este proceso de intercambio de calor se repite hasta que el agua industrial se enfríe a la temperatura deseada.


Principio de funcionamiento

Compresor Temperatura. sensor
Condensador Depósito de agua
Filtro seco Medidor de presión de la bomba
Válvula de expansión Bomba
Evaporador Válvula de byspass
Válvula de bola Interruptor de baja presión
Interruptor anti-congelación Interruptor de alta presión
Sensor de nivel Soplador


|

 Alcance de la aplicación en la industria

Los enfriadores se usan ampliamente en varias producciones industriales, como plásticos, fabricación de productos electrónicos, electroplatación, productos farmacéuticos, ingeniería química, enfriamiento ultrasónico e impresión. Se emplean en el enfriamiento de mohos para la maquinaria de procesamiento de plástico, mejorando significativamente la suavidad de la superficie de los productos de plástico, reduciendo los defectos de la superficie y el estrés interno, evitando la contracción y la deformación, facilitando la liberación de moho, acelerando la forma del producto y, por lo tanto, mejorar en gran medida la eficiencia de producción y Calidad del producto de las máquinas de moldeo de plástico.


Industria de moldeo por inyección

Industria de moldeo por inyección

Industria de extrusión

Industria de extrusión

Industria de envasado de plástico

Industria de envasado de plástico

Industria farmacéutica

Industria farmacéutica

Industria de fabricación automotriz

Industria de fabricación automotriz

Industria de ingeniería química

Industria de ingeniería química

Industria de electroplacas

Industria de electroplacas

Industria electrónica

Industria electrónica

Industria de la impresión

Industria de la impresión

|

 Lo más destacado del producto

Compresor de desplazamiento

Toda la gama de enfriadores enfriados por aire Xiecheng utiliza compresores de desplazamiento. El compresor sirve como el corazón de todo el sistema de ciclo de refrigerante. El compresor de desplazamiento adopta un diseño de doble flexión, asegurando un sellado ajustado entre los discos de desplazamiento. Este diseño permite que los discos de desplazamiento se separen radial y axialmente, permitiendo que los restos o líquidos pasen sin dañar el compresor. Esto da como resultado una mayor vida útil del compresor, una mejor confiabilidad, una mejor tolerancia líquida y una mejor tolerancia a las impurezas.Compresor de desplazamiento


Características del compresor:



       Rango de operación


1. Diseño de doble flexión: el compresor presenta un diseño de doble flexión, asegurando la flexibilidad y la confiabilidad en la operación.
2. amplia gama de capacidad del producto: el compresor está disponible en una amplia gama de opciones de capacidad, que atiende a varios requisitos de enfriamiento.
3. Alta eficiencia energética: el compresor está diseñado para una alta eficiencia energética, optimizando el proceso de enfriamiento y reduciendo el consumo de energía.
4. Niveles de ruido y vibración bajo: con diseño avanzado e ingeniería de precisión, el compresor opera con niveles reducidos de ruido y vibración, proporcionando un entorno más tranquilo y cómodo.
5. Inicio de un toque: el compresor está equipado con una función de inicio de un toque fácil de usar, haciendo que el funcionamiento y el inicio rápido y conveniente.

Rango de operación


|

 Evaporador de carcasa y tubo

El enfriador enfriado por aire utiliza un evaporador de carcasa y tubo. En este sistema, el refrigerante se evapora dentro de los tubos de intercambio de calor, mientras que el agua fluye en el lado de la carcasa. Para mejorar la eficiencia del intercambio de calor, se instala una placa de deflectación de 2 mm de espesor en el lado de la carcasa, lo que hace que el agua fluya de un lado a otro para crear salmuera de hielo. Además, para mantener una temperatura de funcionamiento estable, la cubierta exterior del evaporador está cubierta con material de aislamiento.


Para los tubos de intercambio de calor, empleamos tubos de cobre sin costura de alta eficiencia. Estos tubos se someten a un proceso de ranura para formar aletas de rosca internas, aumentando así el área de superficie de intercambio de calor con el refrigerante. Con esta tecnología, el área de transferencia de calor se duplica, mejorando significativamente la eficiencia de transferencia de calor.


Evaporador de carcasa y tubo


|

 Condensador de tipo aletas

Al adoptar un tubo de cobre de alta eficiencia con condensador de tipo aluminio de aluminio, la enfriadora enfriada por aire disipa efectivamente el calor. La estructura aleta aumenta el área de la superficie del intercambio de calor entre el condensador y el entorno circundante, mejorando la eficiencia de disipación de calor. La excelente conductividad térmica de los tubos de cobre, combinada con las características eficientes de disipación de calor de las aletas de aluminio, garantiza una alta eficiencia durante el proceso de enfriamiento.


Además, la aplicación de aluminio de agua ligera y láminas de aluminio azul proporciona una capa protectora adicional. Ayudan a prevenir la corrosión de los tubos de cobre en entornos corrosivos, extendiendo así la vida útil del condensador y manteniendo un rendimiento óptimo de refrigeración.


Condensador de tipo aletas


|

 Detalles de producto

Controlador de microcomputador


Controlador de microcomputador


La enfriadora enfriada por aire presenta un controlador de microcomputadores LCD líder en la industria. Este controlador proporciona visualización simultánea de la temperatura de salida del enfriador y la temperatura establecida para un control de temperatura preciso. La interfaz fácil de usar permite un fácil funcionamiento y ajuste. Con este controlador, la temperatura del agua se puede controlar con precisión dentro de un rango de 3 ° C a 50 ° C, lo que garantiza un rendimiento de enfriamiento óptimo.




Sistema de filtro de secado


Sistema de filtro de secado


El enfriador enfriado por aire está equipado con filtros Emerson, que eliminan efectivamente las impurezas del refrigerante y absorben la humedad libre en los fluorocarbonos. Este sistema evita la formación de bloqueos de hielo, particularmente en secciones estrechas de tuberías (especialmente los puertos de válvulas de las válvulas de expansión térmica). Asegura la pureza del refrigerante y protege al compresor del daño potencial.




Sistema de enfriamiento eficiente


Sistema de enfriamiento eficiente


El enfriador refrigerado por aire está equipado con un sistema de enfriamiento de alta eficiencia que incluye ventiladores de rotor externos de bajo ruido. Estos ventiladores están diseñados específicamente para acelerar la disipación de calor y mejorar la eficiencia de enfriamiento general del sistema. Al mejorar el flujo de aire y maximizar la transferencia de calor, este sistema garantiza un rendimiento de enfriamiento óptimo mientras funciona con niveles de ruido mínimos.





Sistema de protección de alta y baja presión


Sistema de protección de alta y baja presión


El sistema de protección de alta y baja presión está diseñado para mejorar la seguridad y la eficiencia de las operaciones de la bomba de agua. Implica la instalación de medidores de alta y baja presión, así como un medidor de presión de la bomba para monitorear continuamente la presión de la bomba de agua durante el funcionamiento.





Bombas de agua


Bombas de agua


Para modelos de enfriadores que van desde 1 a 6 hp, se utilizan cabezas de bomba de acero inoxidable orank. Para los modelos con 8 CV o más, se emplean bombas de tubería de Taiwán Yuanli. Estas bombas de agua son conocidas por su operación de bajo ruido, rendimiento sin fugas y características sin mantenimiento. Aseguran una circulación de agua confiable y eficiente dentro del sistema de enfriadores.





Sistema de autocontrol eléctrico


Sistema de autocontrol eléctrico


El sistema eléctrico de autocontrol consiste en la fuente de alimentación y los componentes de control automático. Utiliza componentes electrónicos de Siemens para garantizar un funcionamiento estable del equipo. Incorpora una gama integral de dispositivos de protección de seguridad, que incluyen protección contra la sobrecarga actual, sistemas de protección de alta y baja presión y retraso de tiempo electrónico. Estas características de seguridad proporcionan una protección robusta y se complementan con un sistema de visualización intuitivo que alerta a los usuarios sobre cualquier anormalidad.



|

 Especificaciones


Modelo UNIT XC-L3W-R7 XC-L5W-R7 XC-L6W-R7 XC-L8W-R7 XC-L10W-R7 XC-L12W-R7 XC-L15W-R7 XC-L20W-R7 XC-L25W-R7 XC-L30W-R7 XC-L40W-R7 XC-L50W-R7
XC-L3W-R0 XC-L5W-R0 XC-L6W-R0 XC-L8W-R0 XC-L10W-R0 XC-L12W-R0 XC-L15W-R0 XC-L20W-R0 XC-L25W-R0 XC-L30W-R0 XC-L40W-R0 XC-L50W-R0
Capacidad de enfriamiento KW 10.5 16 19.6 26.5 32.1 41.2 51.7 66.3 81.2 108 131 162.4
KCAL/H 9030 13760 16856 22790 27606 35432 44462 57018 69832 92880 112660 139664
Compresor Potencia de entrada KW 2.2 3.75 4.5 6 3.75x2 4.5x2 3.75x3 7.5x2 9x2 11x2 15x2 18x2
Potencia nominal HP 3 5 6 8 5 × 2 6 × 2 7.5 × 2 10 × 2 12.5 × 2 15 × 2 20 × 2 25 × 2
Fuerza
3PH-380V/50Hz (220V/220V/415V/460V 50Hz/60Hz)
Evaporador Tipo Tanque de agua con bobina (carcasa y tubo)
Diámetro de la tubería lnch 1 \" 1 \" 1 \" 2 \" 2 \" 2 \" 2.5 \" 2.5 \" 3 \" 3 \" 4 \" 4 \"
Refrigerante Tipo R407C (condensador de carcasa y tubo)
Método de control
Tubo capilar (Capilar) Válvula de expansión de la válvula térmica equilibrada externamente (capilar) Válvula de expansión
Condensador Tipo Condensador/condensador de carcasa de carcasa
Diámetro de la tubería Pulgada 1 \" 1 \" 1 \" 1.5 \" 1.5 \" 1.5 \" 2 \" 2 \" 2.5 \" 2.5 \" 3 \" 3 \"
Flujo de agua de enfriamiento M³/h 1.36 2.22 2.6 3.95 4.42 5.03 7.1 8.84 10.06 13.6 17.75 21.9
Capacidad del tanque de agua Litro 40 45 45 80 80 80 100 150 260 260 390 390
Bomba Fuerza KW 0.37 0.75 0.75 1.5 1.5 1.5 2.2 2.2 4 4 5.5 7.5
HP 0.5 1 1 2 2 2 3 3 5 5 7.5 10
Distancia m 23 35 35 15 15 15 16 16 16 16 16 18
Tasa de flujo l/min 100 110 110 360 360 360 360 360 700 700 700 800
Medida de seguridad Protección por sobrecalentamiento del compresor, protección contra sobrecorriente, protección de alta y baja presión, protección de sobretemperatura, protección del flujo, secuencia de fase/protección de pérdida de fase, protección contra sobrecalentamiento del escape, protección anticongelante de protección alta y baja presión, protección contra sobrecarga, protección de secuencia de fase, etc.
Dimensiones (L*W*H) mm 1080*640*986 1080*640*986 1080*640*986 1270*650*1413 1270*650*1413 1270*650*1413 1470*750*1413 1880*880*1650 1880*880*1650 2050*1000*1730 2050*1000*1730 2190*1150*1840
Peso KG 148 209 215 300 319 430 475 633 754 897 1200 1250


Modelo UNIT XC-LF1A-R7 XC-LF2A-R7 XC-LF3A-R7 XC-LF5A-R7 XC-LF6A-R7 XC-LF8A-R7 XC-LF10A-R7 XC-LF12A-R7 XC-LF15A-R7 XC-LF20A-R7 XC-LF25A-R7 XC-LF30A-R7 XC-LF40A-R7 XC-LF50A-R7
XC-LF1A-R0 XC-LF2A-R0 XC-LF3A-R0 XC-LF5A-R0 XC-LF6A-R0 XC-LF8A-R0 XC-LF10A-R0 XC-LF12A-R0 XC-LF15A-R0 XC-LF20A-R0 XC-LF25A-R0 XC-LF30A-R0 XC-LF40A-R0 XC-LF50A-R0
Capacidad de enfriamiento KW 3.42 6.2 8.6 14.9 17.2 23 29.4 37 46.5 62 74.1 92.7 122.3 147.3
KCAL/H 2941.2 5332 7396 12814 14792 19780 25284 31820 39990 53320 63726 79722 105178 126678
Compresor Potencia de entrada KW 0.75 1.5 2.2 3.75 4.5 × 2 6 3.75x2 4.5x2 3.75x3 7.5x2 9x2 11x2 15x2 18.8x2
Potencia nominal HP 1 2 3 5 6 4 × 2 5 × 2 6 × 2 5 × 3 10 × 2 12.5 × 2 15 × 2 20 × 2 25 × 2
Fuerza
1PH-220V/50Hz 3PH-380V/50Hz (220V/220V/415V/460V 50Hz/60Hz)
Evaporador Tipo Tanque de agua con bobina (carcasa y tubo)
Diámetro de la tubería lnch 1 '' 1 '' 1 '' 1 '' 1 '' 2 '' 2 '' 2 '' 2.5 ‘’ 2.5 ‘’ 3 ‘’ 3 ‘’ 4 ‘’ 4 ‘’
Refrigerante Tipo R407C (R410A)
Método de control
Tubo capilar (Capilar) Válvula de expansión de la válvula térmica equilibrada externamente (capilar) Válvula de expansión
Flujo de agua de enfriamiento M³/h 0.476 0.908 1.36 2.22 2.6 3.95 4.42 5.03 7.1 8.84 10.06 13.6 17.75 21.9
Condensador Tipo Tubo de cobre de alta eficiencia Manga de aluminio Tipo de aleta + Ventor de rotor exterior de bajo ruido Tubo de cobre aleta + Ventilador de rotor exterior de bajo ruido
Poder de los fanáticos W 90x1 170x1 180x1 180x2 180x2 420x2 420x2 420x2 800x2 420x3 800x3 800x3 420x6 800x6
Capacidad del tanque de agua Litro 20 25 40 45 45 80 80 80 100 150 210 210 380 420
Bomba Fuerza KW 0.37 0.37 0.37 0.37 0.75 1.5 1.5 1.5 2.2 2.2 4 4 5.5 7.5
HP 0.5 0.5 0.5 1 1 2 2 2 3 3 5 5 7.5 10
Distancia m 15 15 15 25 25 15 15 15 16 16 16 16 16 18
Tasa de flujo l/min 75 75 75 110 110 360 360 360 360 360 700 700 700 800
Medida de seguridad Protección por sobrecalentamiento del compresor, protección contra sobrecorriente, protección de alta y baja presión, protección de sobretemperatura, protección del flujo, secuencia de fase/protección de pérdida de fase, protección contra sobrecalentamiento del escape, protección anticongelante de protección alta y baja presión, protección contra sobrecarga, protección de secuencia de fase, etc.
Dimensiones (L*W*H) mm 800*490*865 800*565*1025 960*630*1026 1280*680*1225 1280*680*1225 1550*850*1508 1550*850*1508 1550*830*1508 1850*1000*1600 2150*1000*1780 2400*1150*1800 2600*1150*1900 2300*2000*1800 2800*2100*1960
