Rango de aplicación
El secador todo enhumidificante todo en uno es ampliamente aplicable a varias materias primas plásticas, particularmente en la ingeniería de plásticos con fuertes propiedades de absorción de humedad, como PA, PC, PBT, PET y más. Dependiendo de los requisitos de producción, ofrece configuraciones con un sistema de transmisión de doble etapa (correspondiente a una máquina de moldeo por inyección) o un sistema de transmisión de triple etapa (correspondiente a dos máquinas de moldeo por inyección). Esta adaptabilidad garantiza un procesamiento eficiente de materiales sensibles a la humedad, que satisface las necesidades específicas de diferentes escenarios de producción.
Para el servicio de una máquina: sistema de transmisión de dos etapas (estándar)
Para el servicio de dos máquinas: sistema de transmisión de tres etapas (opcional)
|
Principio de funcionamiento
El propósito del secador todo en un compacto es proporcionar a la tolva de secado aire seco de punto bajo estable. El proceso comienza con una tolva de vacío que atrae materias primas de plástico en la tolva de secado. El aire húmedo y caliente que regresa de la tolva de secado se enfría y sopla en el rotor de panal. La humedad en el aire es adsorbida por el rotor y posteriormente desorbada por el aire de regeneración calentado. Ambos flujos de aire interactúan con el rotor simultáneamente. A medida que el rotor gira, la humedad en el aire se adsorbe y desorbe continuamente por el aire de regeneración, lo que resulta en la formación de aire estable de bajo punto de rocío. Luego, este aire se calienta a la temperatura de secado del plástico y se vola en la tolva de secado, creando una circulación sellada para secar las materias primas. Finalmente, los materiales secos se extraen de la tolva de secado por un ventilador de succión de material y se entregan a la tolva fotoeléctrica instalada en la máquina de moldeo de plástico. Este proceso integral garantiza un secado efectivo de materiales, facilitando su uso en el proceso de moldeo de plástico.
|
Lo más destacado del producto
El sistema de deshumidificación está equipado con un rotor de panal.
El modelo XCD utiliza un rotor de panal que puede proporcionar continuamente el aire seco de punto de rocío bajo -40 ° C, asegurando la alta calidad y la estabilidad de los productos de moldeo de plástico. No contaminará las materias primas debido al envejecimiento del tamiz molecular como un deshumidificador de tamiz molecular de doble barril.
El sistema de secado se complementa con una tolva de secado aislante hacia abajo.
La tolva de secado aislada presenta un diseño con un conducto de aire que supera hacia abajo y se combina con un dispositivo de escape del ciclón. Esta configuración evita la pérdida de calor, mantiene la temperatura y mejora la eficiencia de secado. Todas las áreas de contacto con las materias primas se construyen utilizando acero inoxidable para garantizar la pureza del material y evitar la contaminación.
El sistema de transmisión se acompaña de una carga de vacío de circuito cerrado.
Todos los modelos están equipados con un sistema de alimentación de circuito cerrado, que puede evitar que las materias primas secas vuelvan a humedecer debido al contacto con el aire exterior. Además, el sistema de alimentación está equipado con válvula de cierre neumático para garantizar que no quede material en la línea de material después de cada ciclo de carga.
Controlador de microcomputadores de pantalla LCD
El secador todo enhumidificante está equipado con una interfaz de máquina humana de pantalla táctil LCD para el funcionamiento. Esta interfaz centralizada proporciona conveniencia y ofrece precisión de control de temperatura de hasta ± 0.1 ° C. También presenta una función de tiempo de 24 horas para programar operación automática durante toda la semana. Un medidor de punto de rocío opcional está disponible para el monitoreo en tiempo real de los niveles de puntos de rocío.
|
Exterior del producto

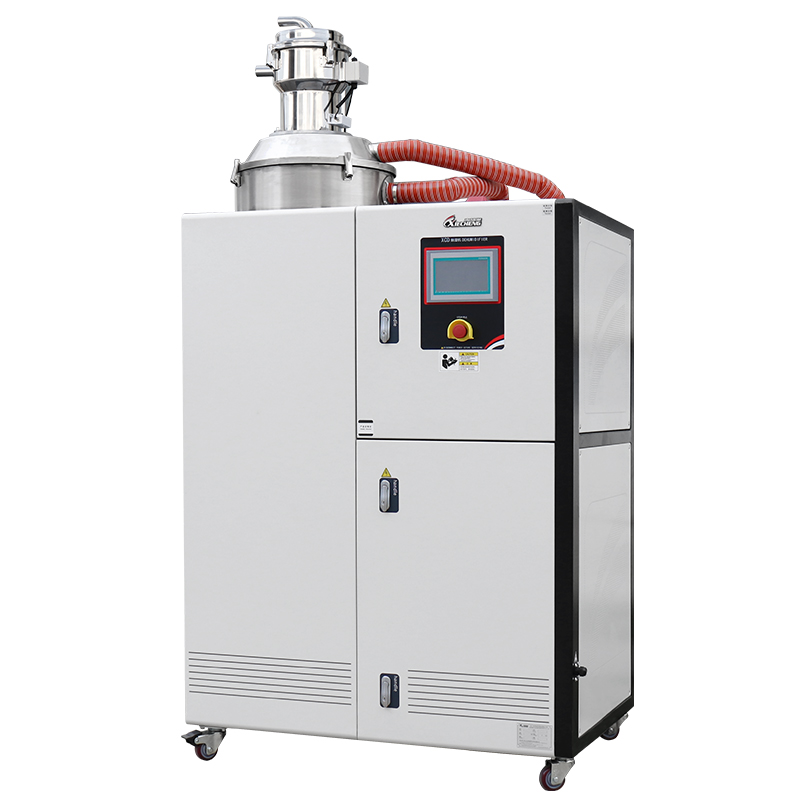

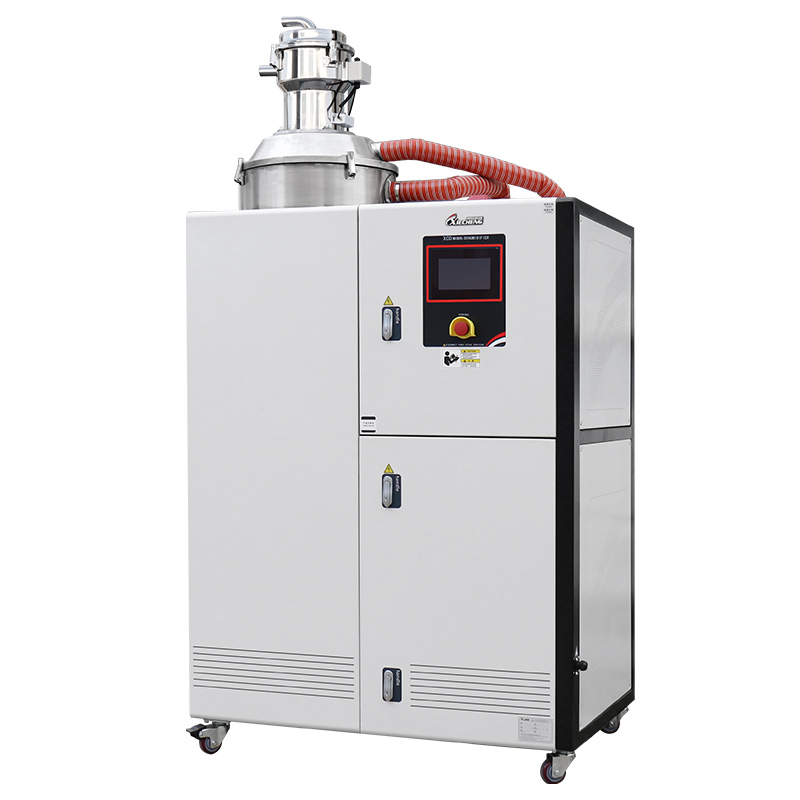

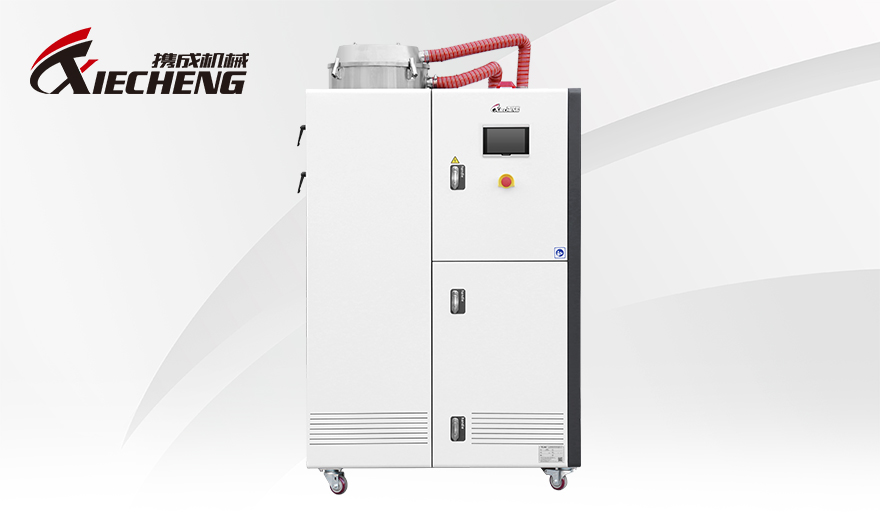

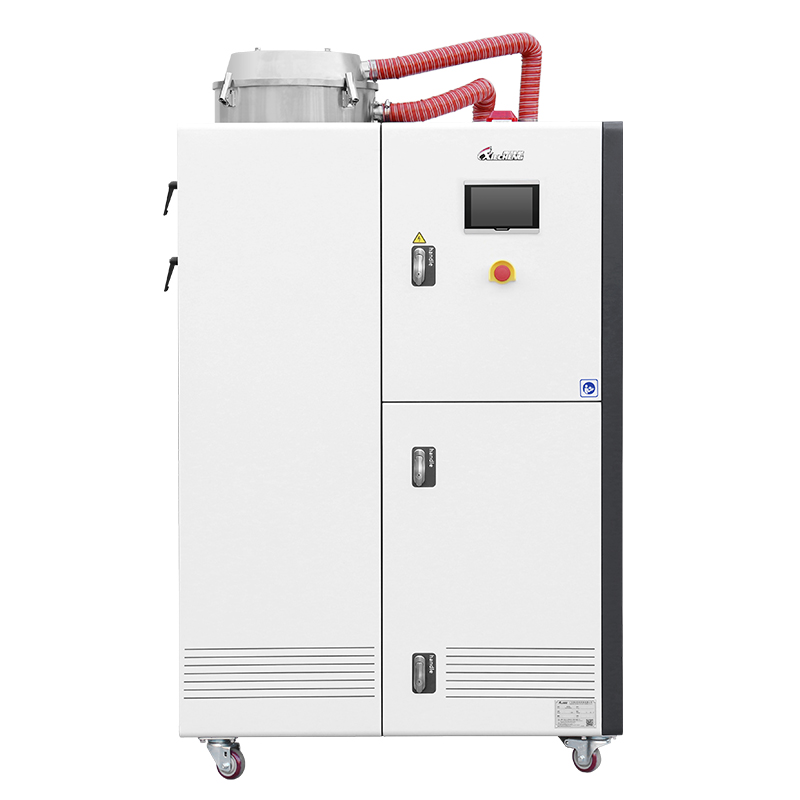

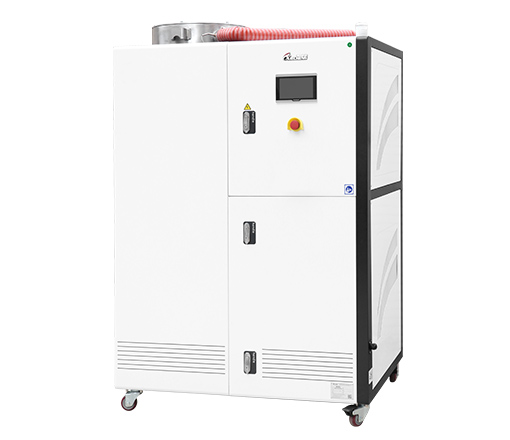

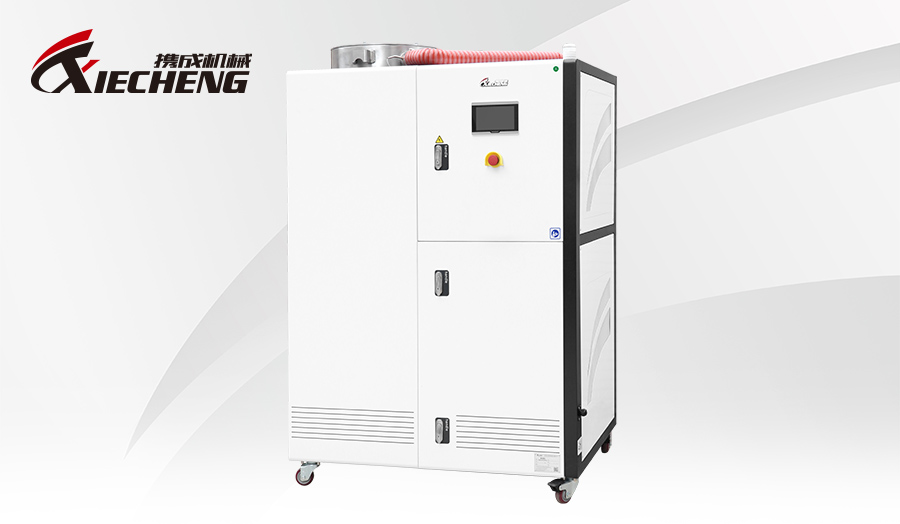

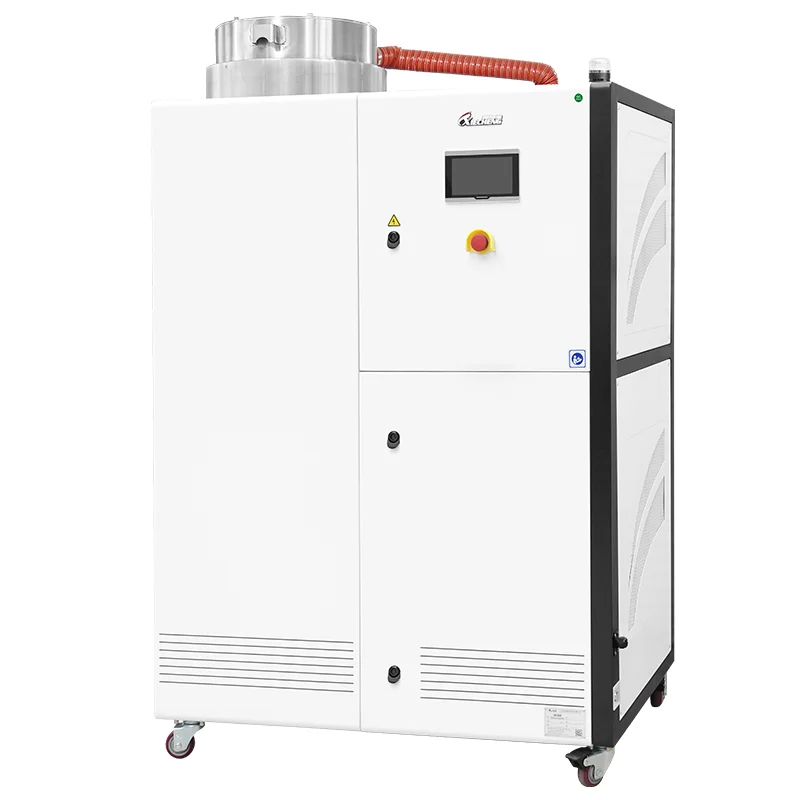

Completo

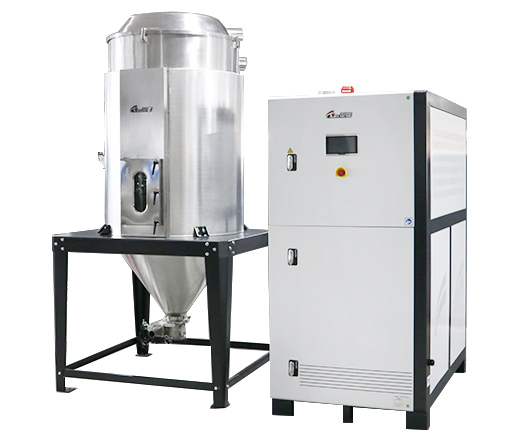

Semi-integral
|
Especificaciones
Modelo | XCD-40L/30H | XCD-80L/50H | XCD-120L/80H | XCD-160L/120H | XCD-230L/150H | XCD-300L/200H | XCD-450L/300H |
Sistema de secado | Sistema de secado |
Proceso de energía del calentador (KW) | 3 | 4 | 6 | 6 | 7.2 | 12 | 15 |
Procesar la potencia del soplador (KW) | 0.4 | 0.4 | 0.75 | 0.75 | 1.5 | 2.2 | 3.75 |
Tolva de secado (L) | | 80 | 120 | 160 | 230 | 300 | 450 |
Sistema de deshumidificador | Sistema de deshumidiing |
Regen. Potencia del calentador (KW) | 3 | 3 | 3.5 | 3.5 | 4 | 5.4 | 7.2 |
Regen. Potencia del soplador (KW) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.75 |
Capacidad del aire seco (m³/h) | 30 | 50 | 80 | 120 | 150 | 200 | 300 |
Sistema de transporte | Sistema de transporte |
Transmitir potencia del soplador (KW) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
Dia. de transmitir manguera (pulgada) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 |
Tolva de vacío (L) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 12 | 12 |
Tolva sensor (l) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 12 | 12 |
Desglose | Completo | Semi-integral |
Mmm) | 1700 | 1720 | 1820 | 1910 | 1940 | 2100 | 2450 |
W （mm) | 1100 | 1100 | 1100 | 1320 | 1320 | 2000 | 2000 |
D (mm) | 710 | 710 | 710 | 900 | 900 | 1150 | 1150 |
Aprox. Peso neto (kg) | 200 | 300 | 320 | 505 | 540 | 565 | 600 |
Modelo | XCD-600L/400H | XCD-750L/500H | XCD-900L/700H | XCD-1200L/700H | XCD-1500L/1000H | XCD-2300L/1500H | XCD-3000L/2000H |
Sistema de secado | Sistema de secado |
Potencia del calentador de proceso （KW) | 18 | 18 | 24 | 30 | 32 | 38 | 48 |
Procesar la potencia del soplador (KW) | 3.75 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 5.5x2 |
Capacidad de secado de la tolva (L) | 600 | 750 | 900 | 1200 | 1500 | 2300 | 3000 |
Sistema de deshumidificador | Sistema de deshumidiing |
Regen. Potencia del calentador (KW) | 7.2 | 10 | 10 | 10 | 15 | 18 | 24 |
Regen. Potencia del soplador (KW) | 0.75 | 1.5 | 1.5 | 3 | 3 | 4 | 3x2 |
Capacidad del aire seco (m³/h) | 400 | 500 | 700 | 700 | 1000 | 1500 | 2000 |
Sistema de transporte | Sistema de transporte |
Transmitir potencia del soplador (KW) | 1.5 | 2.2 | 2.2 | 5.5 | 5.5 | 7.5 | 7.5 |
Dia. de transmitir manguera (pulgada) | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
Tolva de vacío (l) | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
Tolva sensor (l) | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
Desglose | Semi-integral |
Mmm) | 2450 | 2590 | 2600 | 3200 | 3500 | 3650 | 4250 |
W （mm) | 2200 | 2300 | 2400 | 2550 | 2900 | 3100 | 4000 |
D (mm) | 1150 | 1600 | 1650 | 1650 | 1450 | 1350 | 1900 |
Aprox. Peso neto / kg) | 640 | 710 | 850 | 900 | 1160 | 1350 | 1950 |
